Pipe Bridge

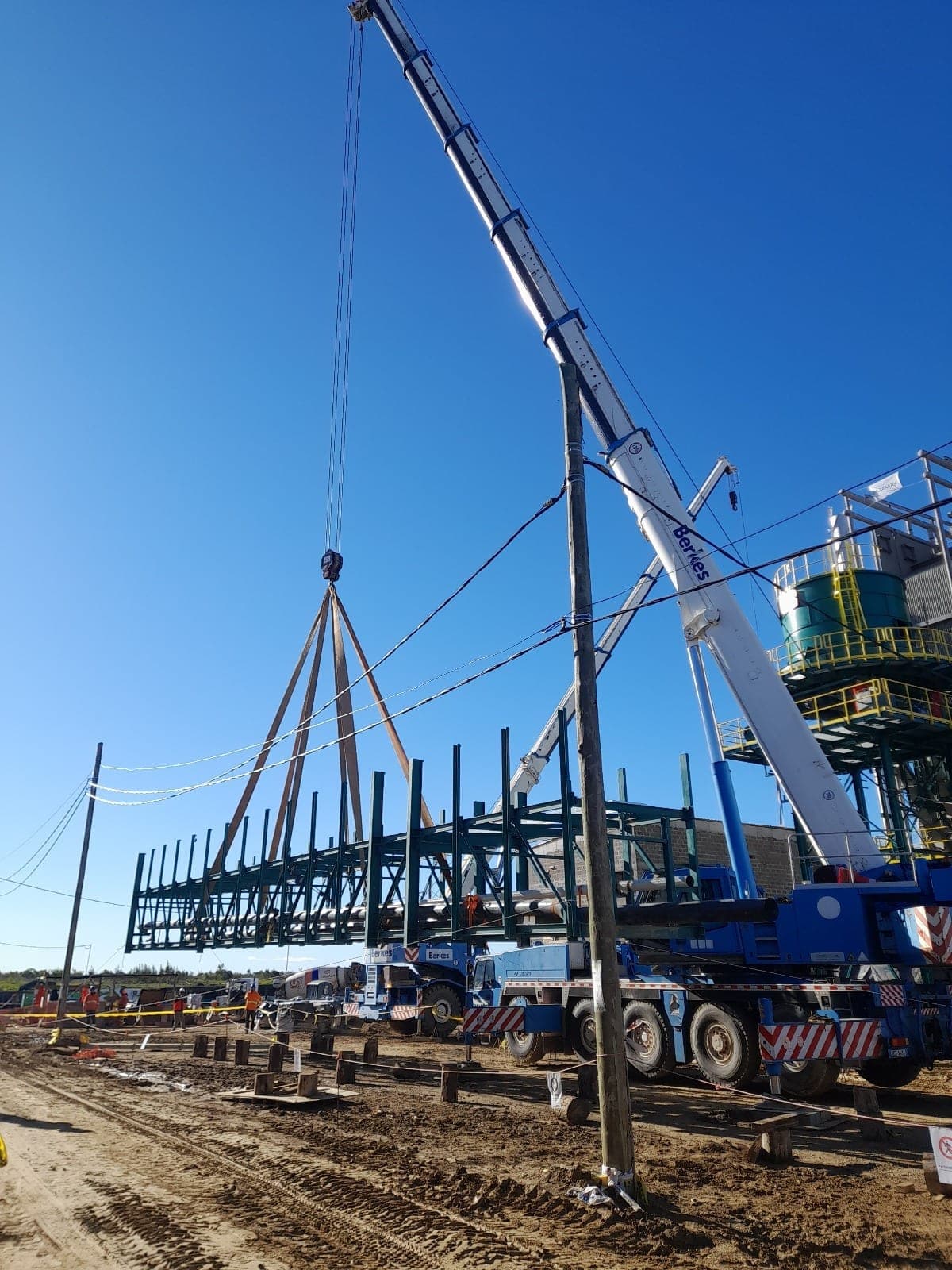

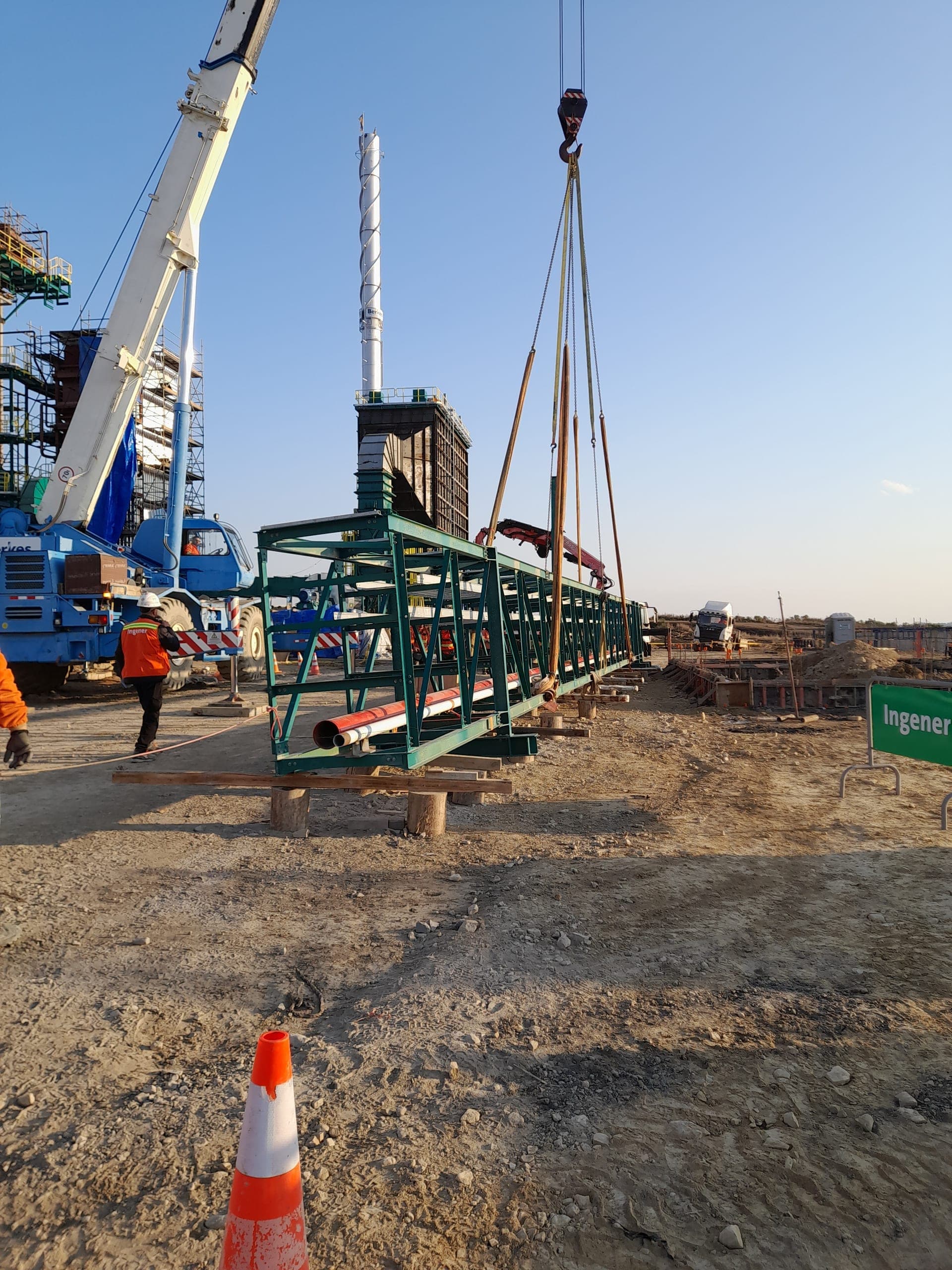

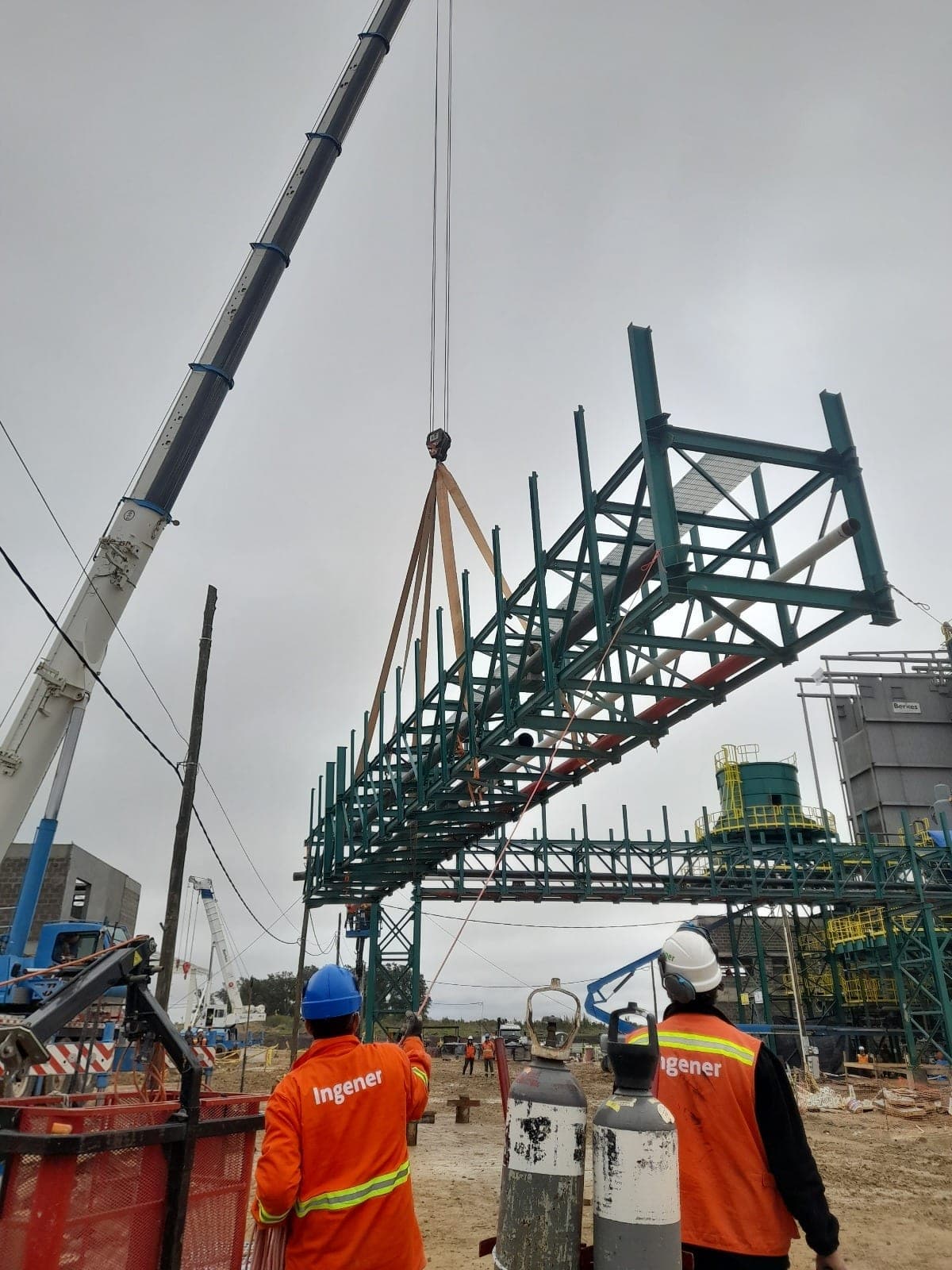

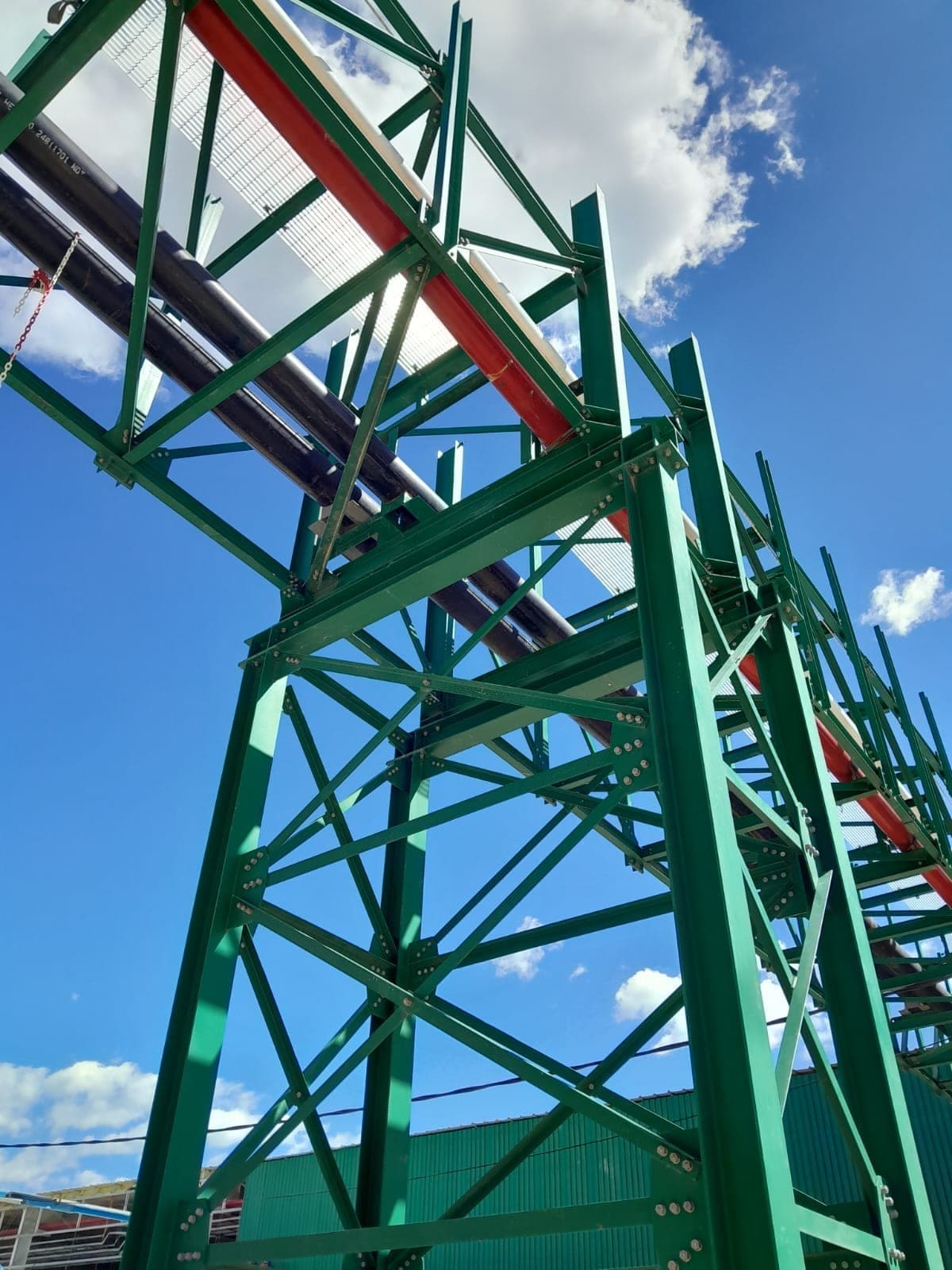

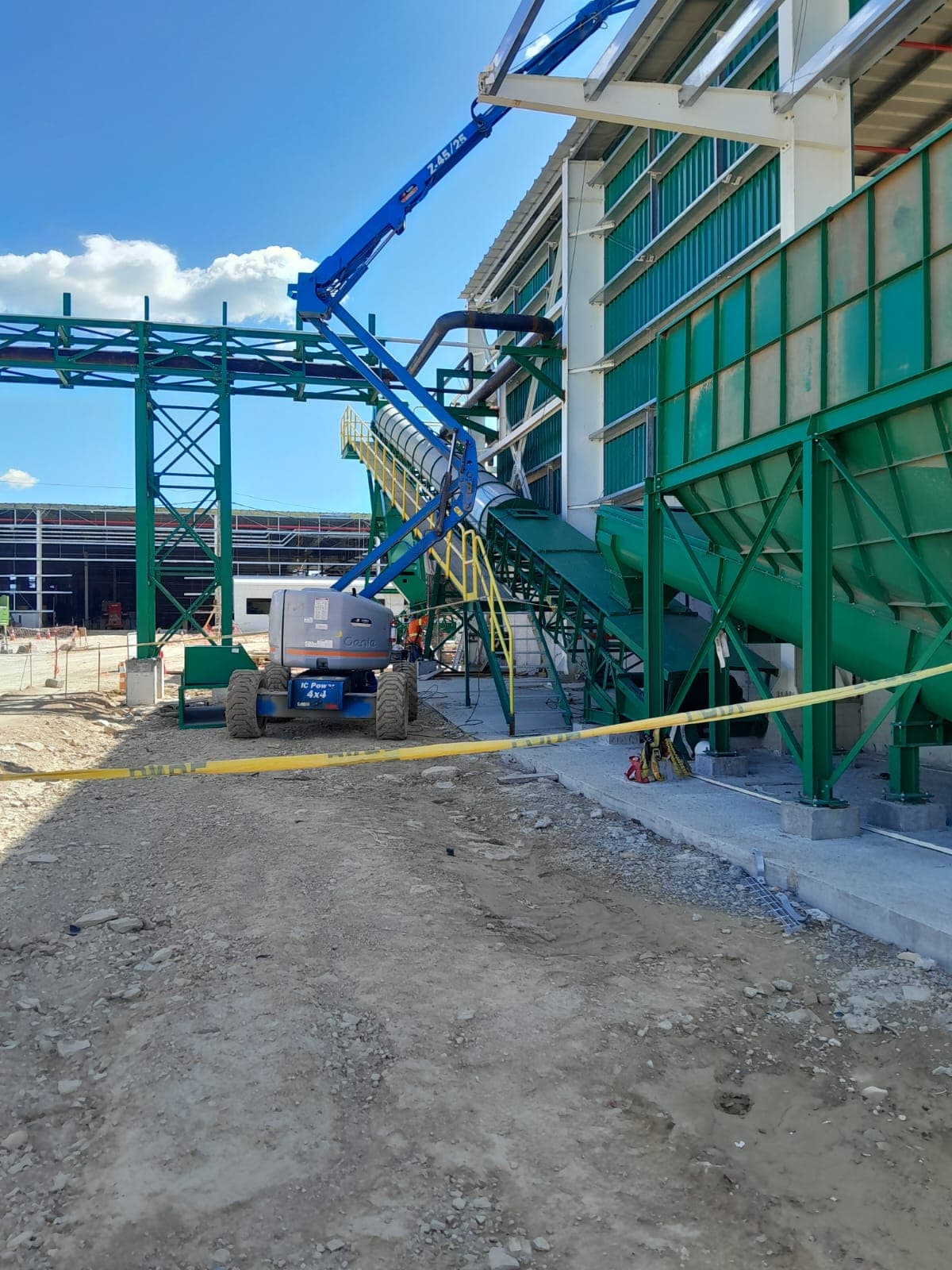

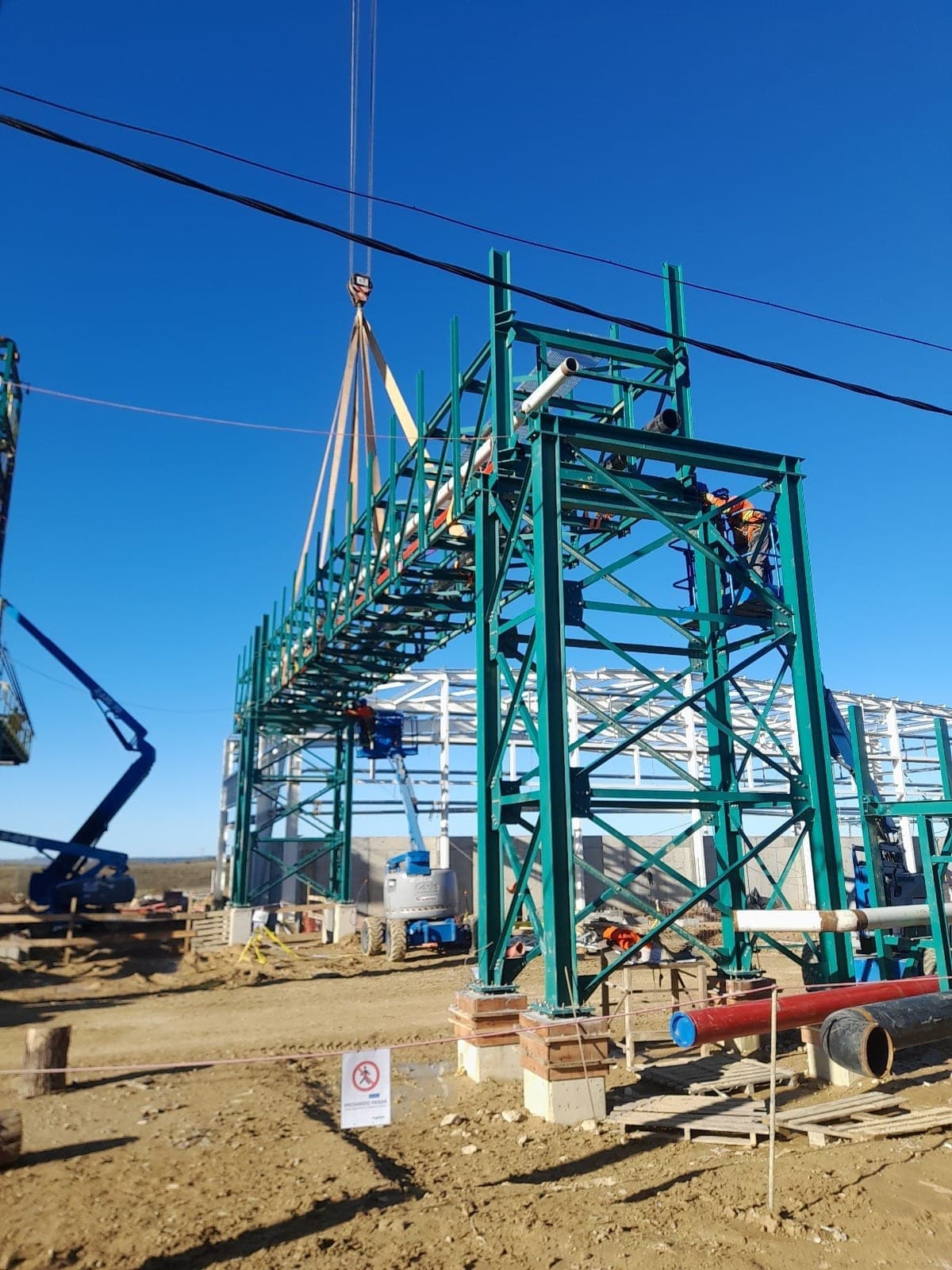

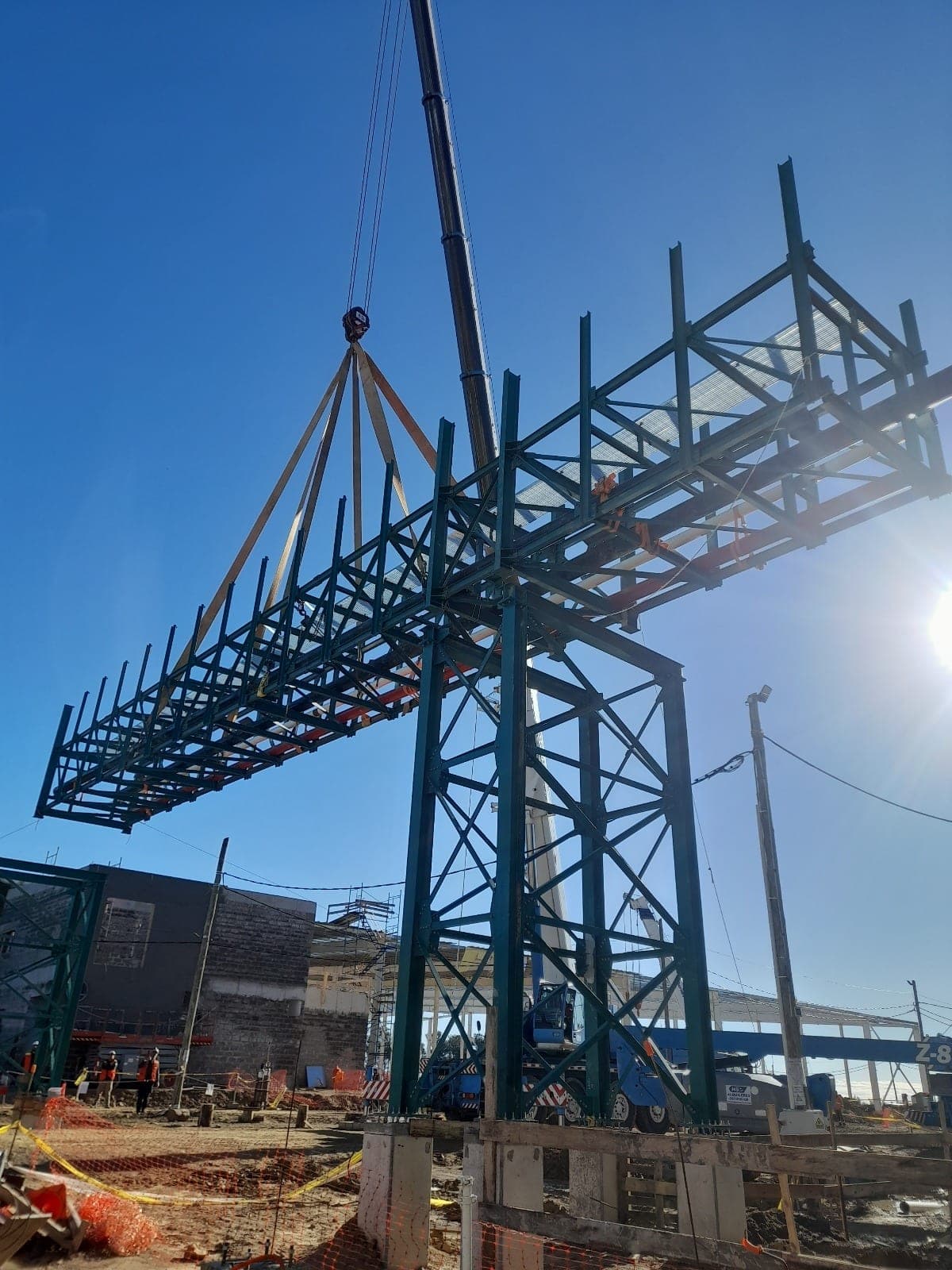

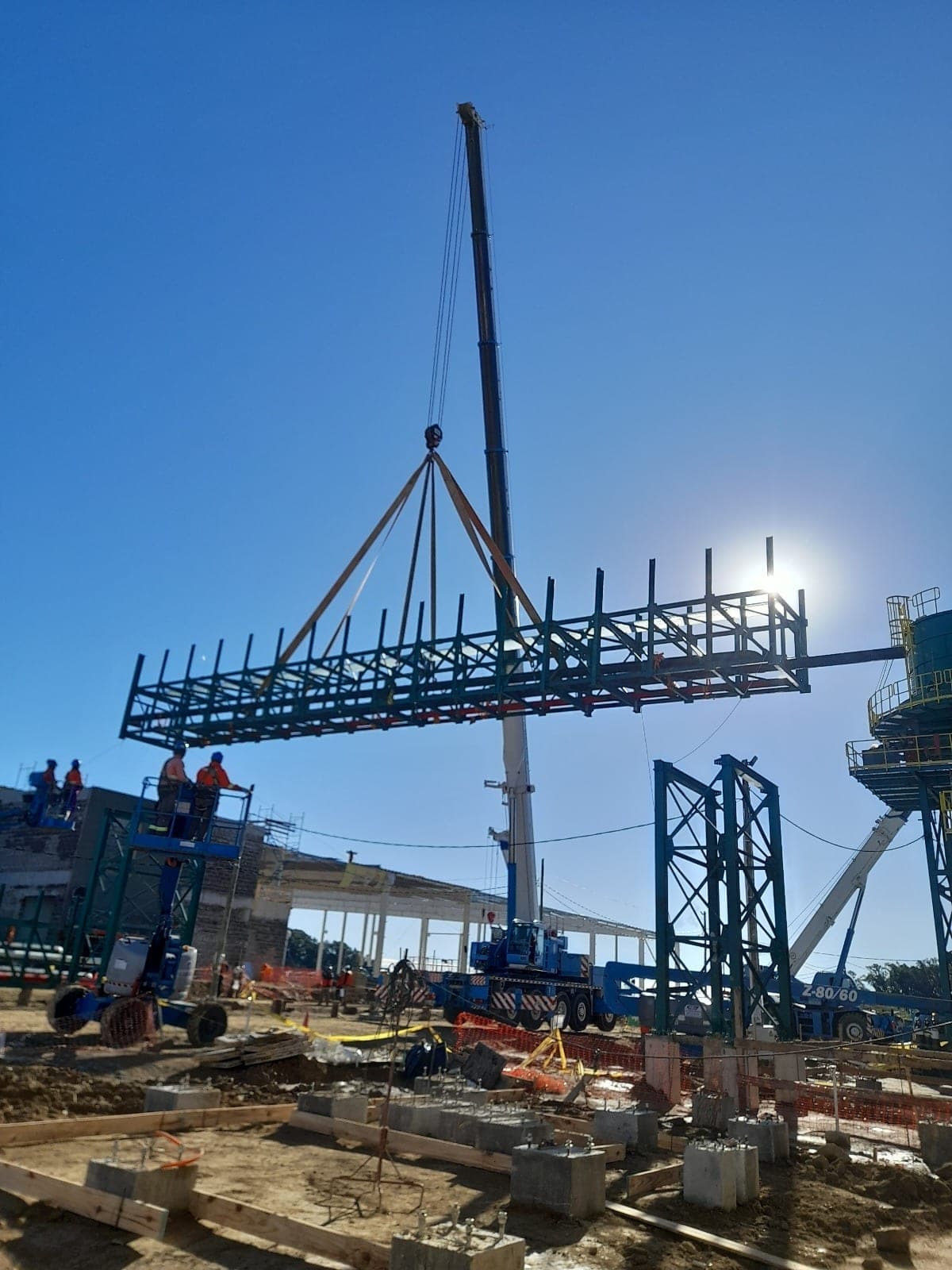

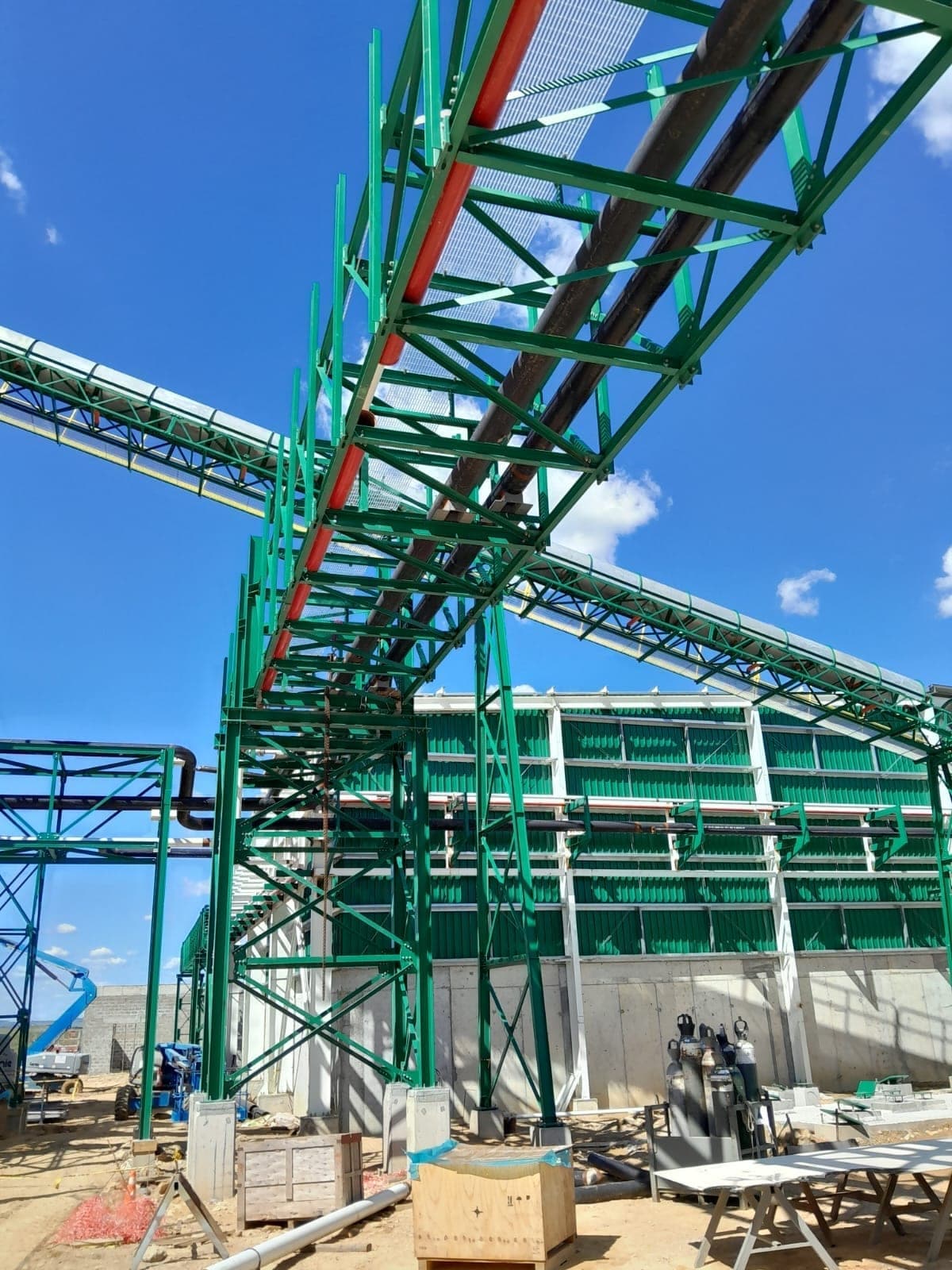

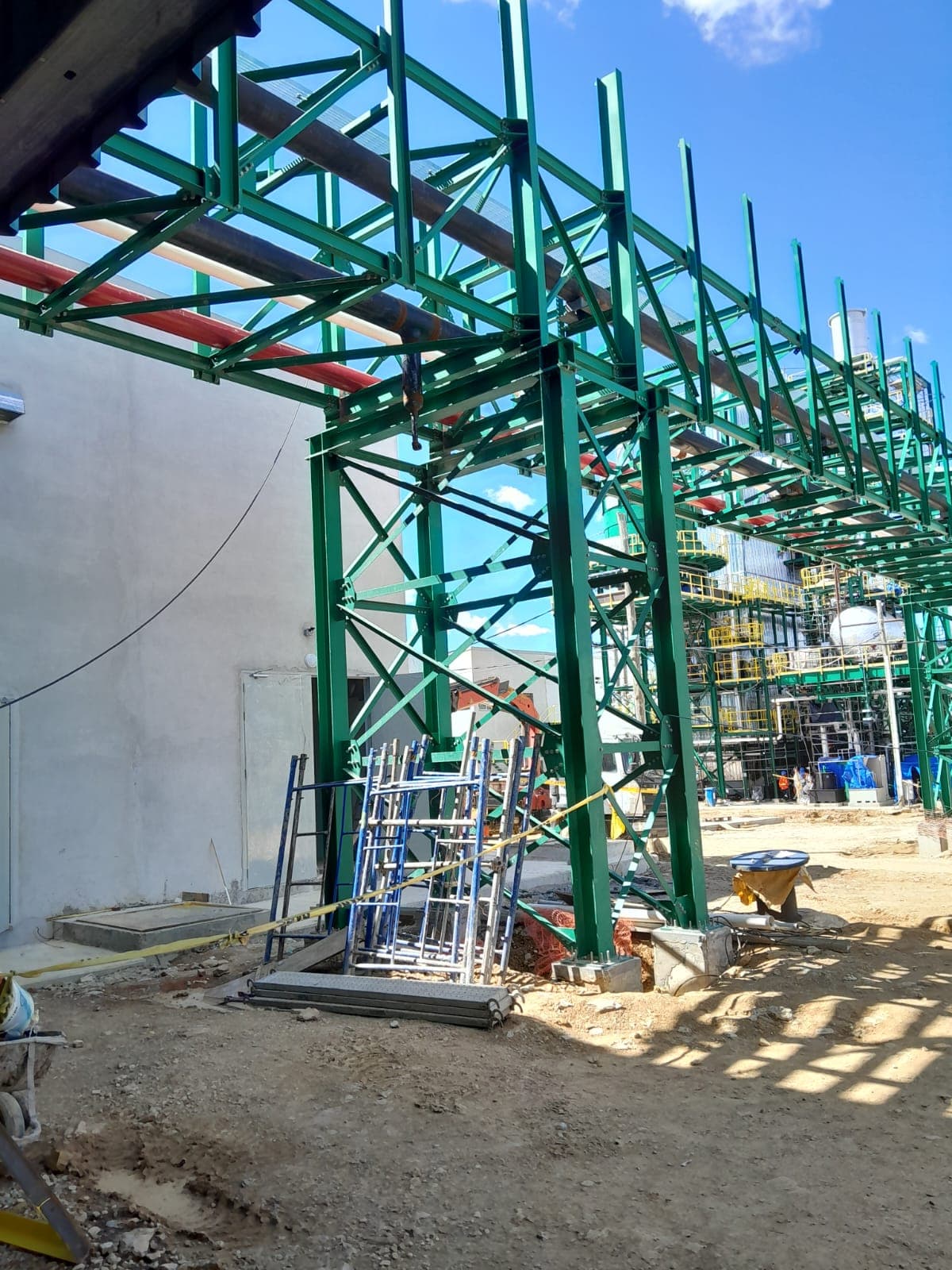

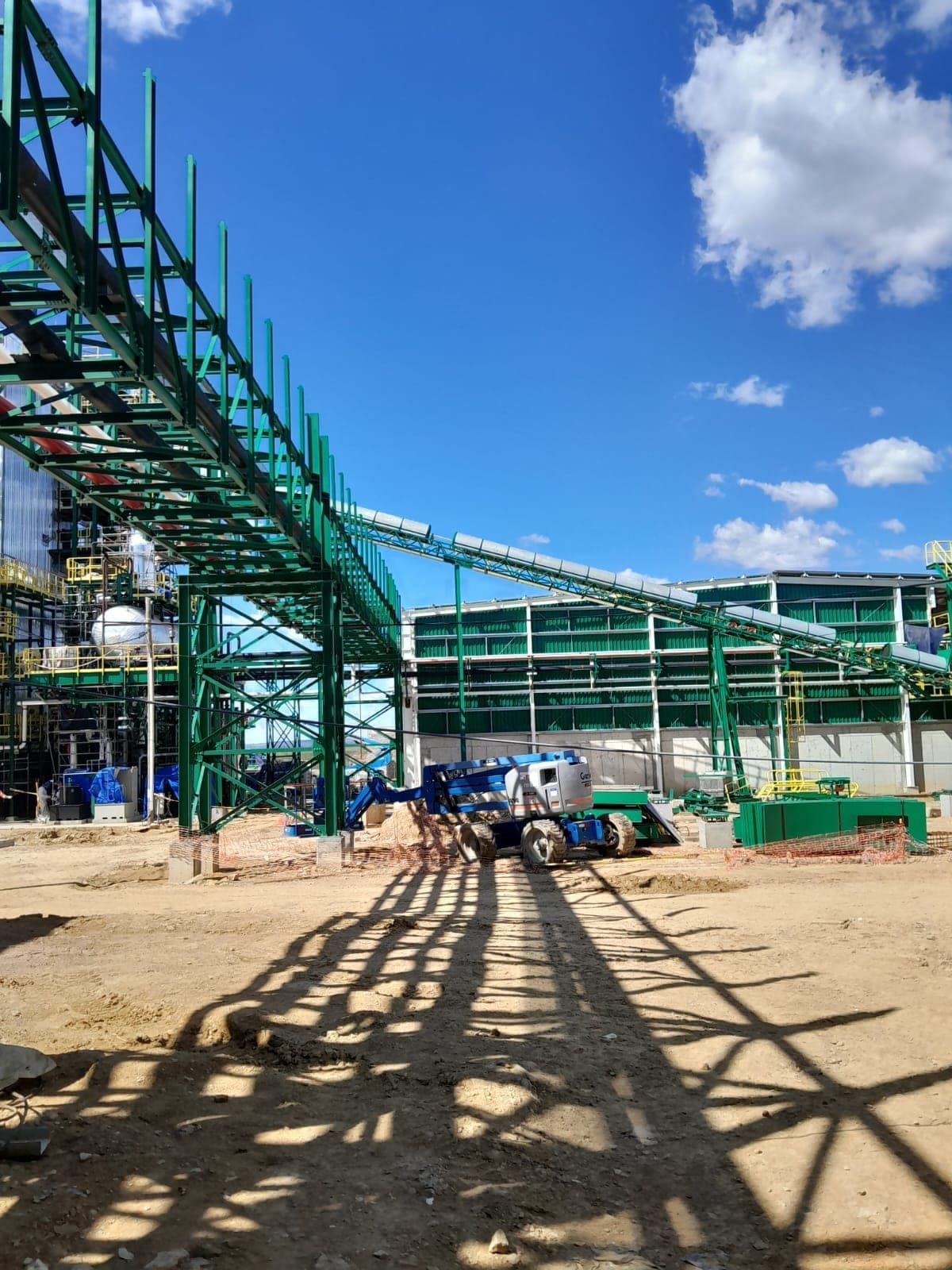

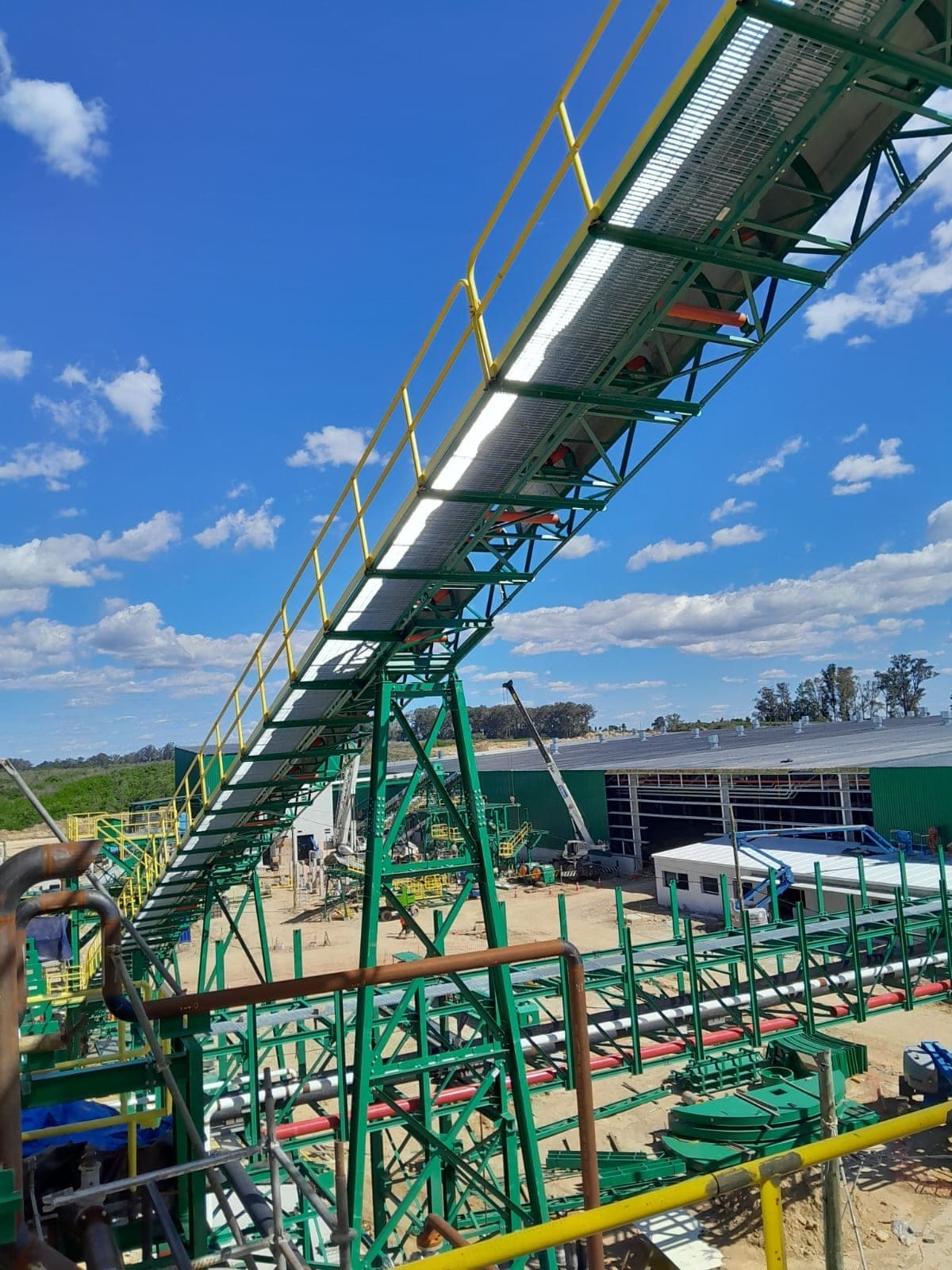

Cuatro puentes reticulados de acero de 48, 30, 27 y 4 metros de longitud para el paso de cañerías pesadas en una planta industrial de madera, incluyendo una torre de 8,5 metros para soporte de un tanque.
Cuatro puentes reticulados de acero de 48, 30, 27 y 4 metros de longitud para el paso de cañerías pesadas en una planta industrial de madera, incluyendo una torre de 8,5 metros para soporte de un tanque.
El proyecto consistió en diseñar un conjunto de puentes reticulados destinados a soportar cañerías de gran porte dentro de una planta industrial de procesamiento de madera. Los principales desafíos fueron resolver luces de hasta 18 metros entre apoyos con estrictos límites de deformación, integrar una torre metálica de 8,5 metros de altura para el apoyo de un tanque de proceso y coordinar la estructura con las instalaciones mecánicas de la planta. Además, fue necesario desarrollar un nivel de detalle suficiente para garantizar una fabricación precisa y un montaje sin interferencias.
Desarrollamos el proyecto estructural completo de los cuatro puentes, la torre metálica y sus fundaciones, generando un modelo BIM LoD 400 orientado a la fabricación y el montaje. Mediante un proceso de optimización estructural se redefinió la geometría de los reticulados, reduciendo el peso total de la estructura de 60 a 36 toneladas, lo que representó una optimización cercana al 40% en el consumo de acero. El modelo BIM permitió coordinar la estructura con las cañerías y equipos de proceso, detectar interferencias en etapas tempranas y definir con precisión todas las uniones, chapas, pernos, anclajes e insertos necesarios para la fabricación y el montaje. Como resultado, se obtuvo una solución más liviana, económica y completamente coordinada, reduciendo tiempos de obra y mejorando la calidad de ejecución.
