Taller Valenzuela

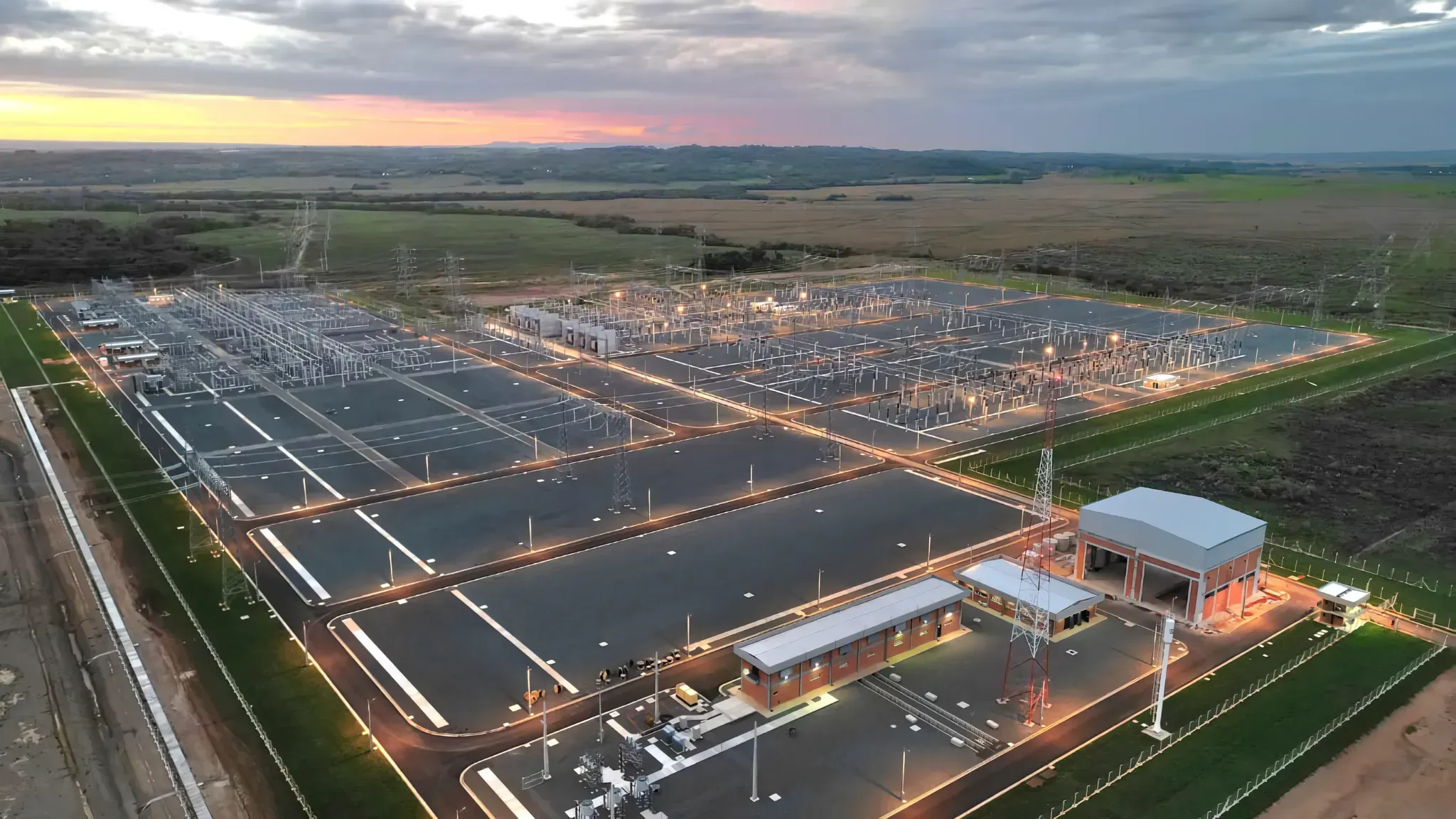

Taller de transformadores de 30×30 m con cubierta libre de apoyos interiores, elevada sobre una estructura perimetral de hormigón armado, para alojar un puente grúa de 50 toneladas, en Subestación de 500 kV.
Taller de transformadores de 30×30 m con cubierta libre de apoyos interiores, elevada sobre una estructura perimetral de hormigón armado, para alojar un puente grúa de 50 toneladas, en Subestación de 500 kV.
Cubrir una luz de 30×30 m únicamente con pilares perimetrales —sin apoyos interiores— para dejar libre el movimiento de un puente grúa de 50 toneladas, con la nave elevada sobre una estructura de hormigón armado.

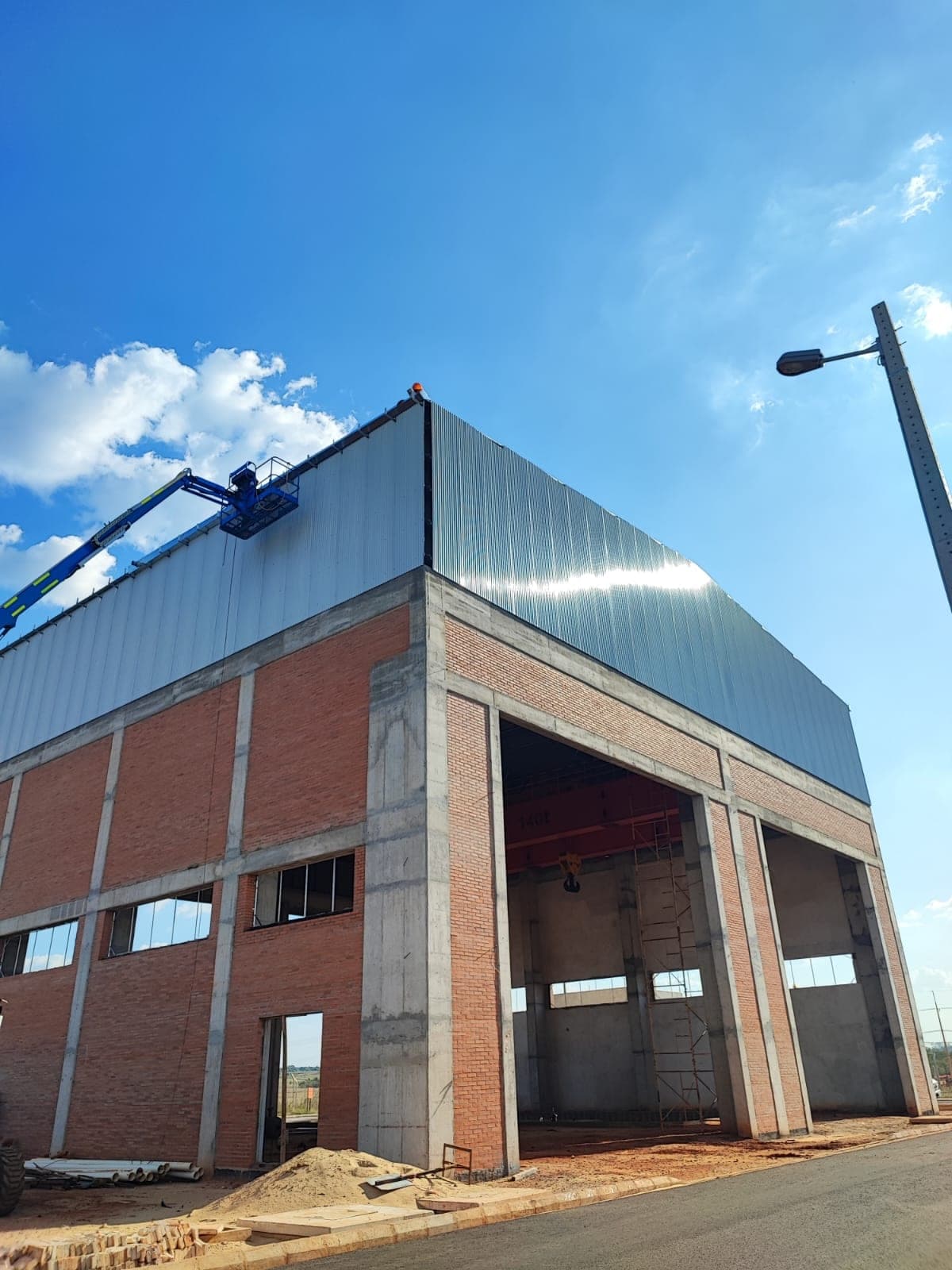

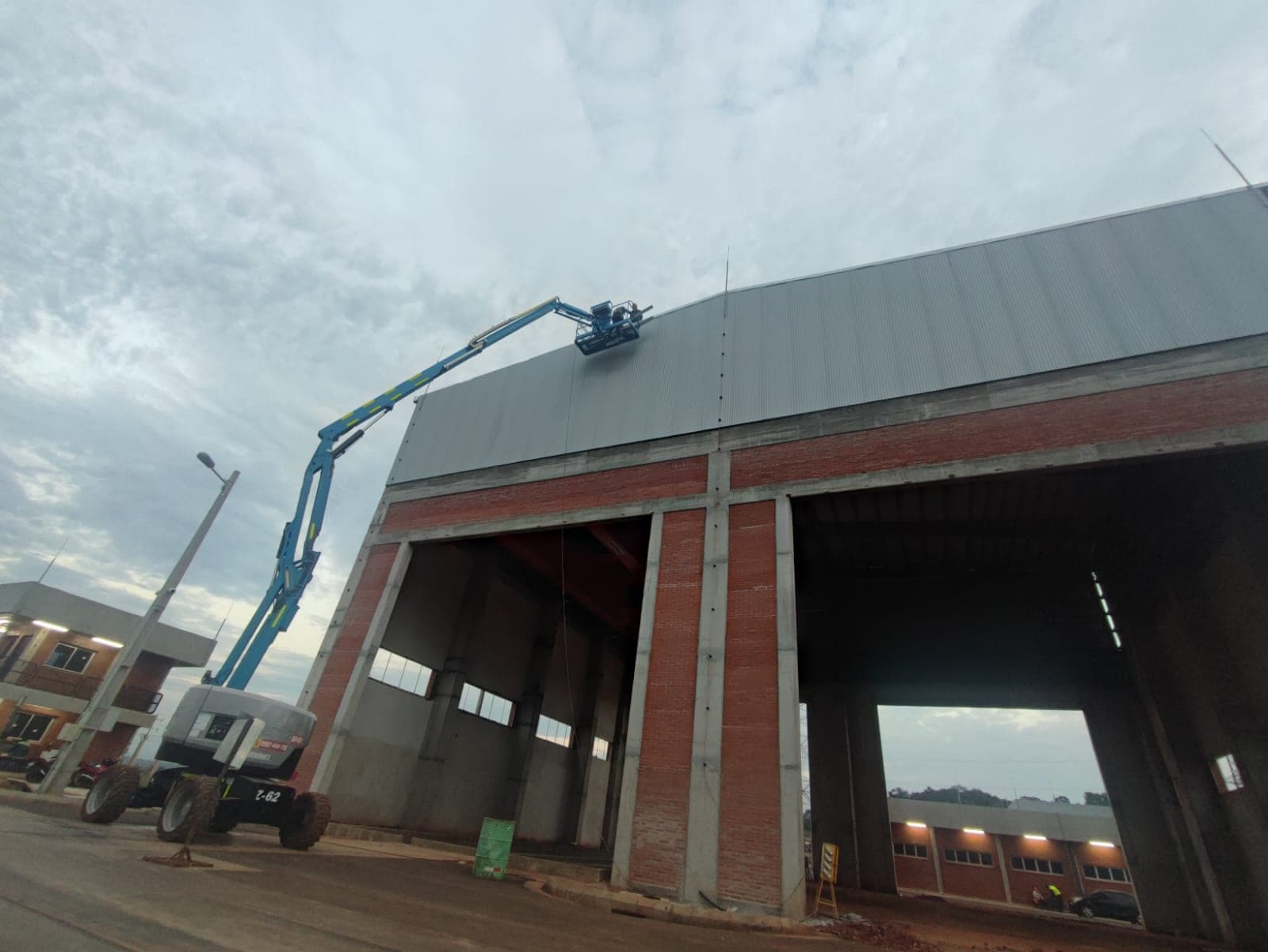

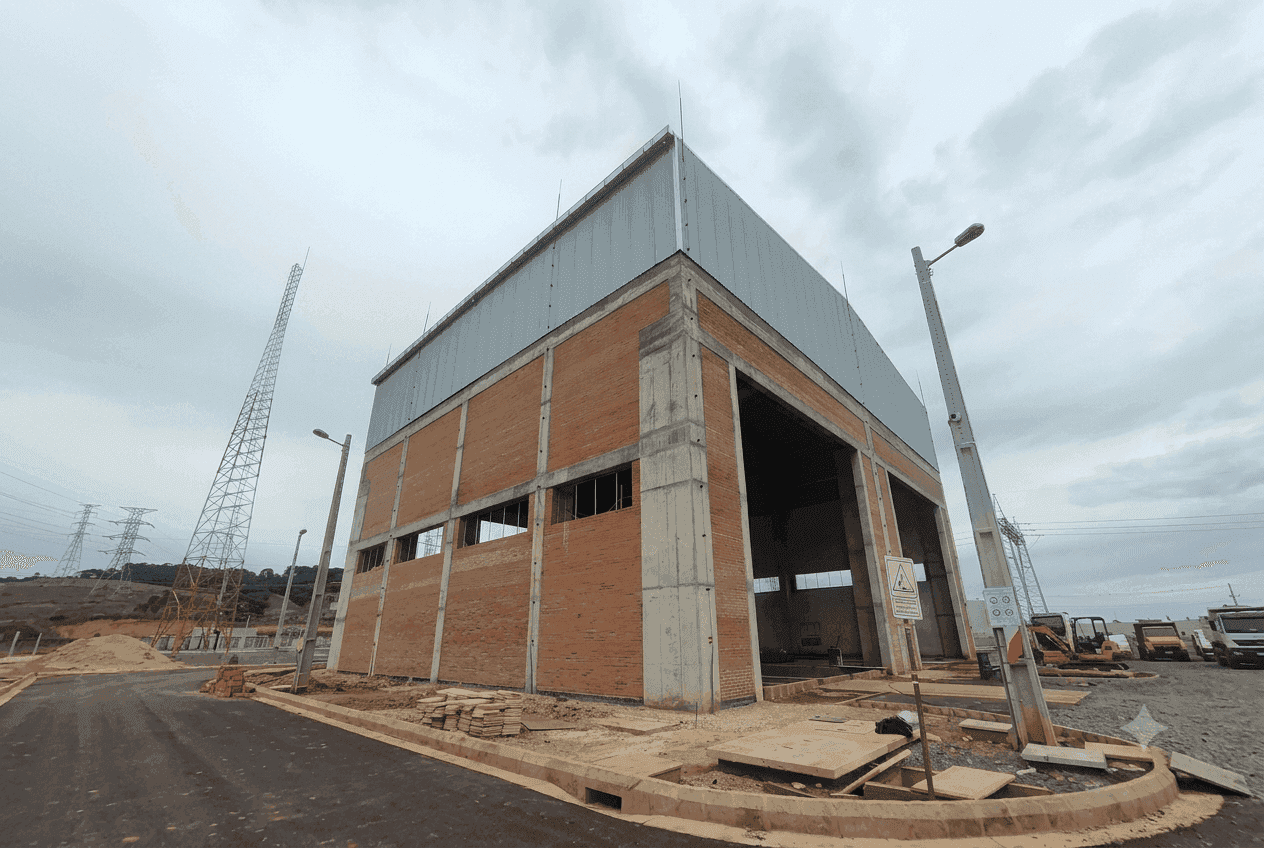

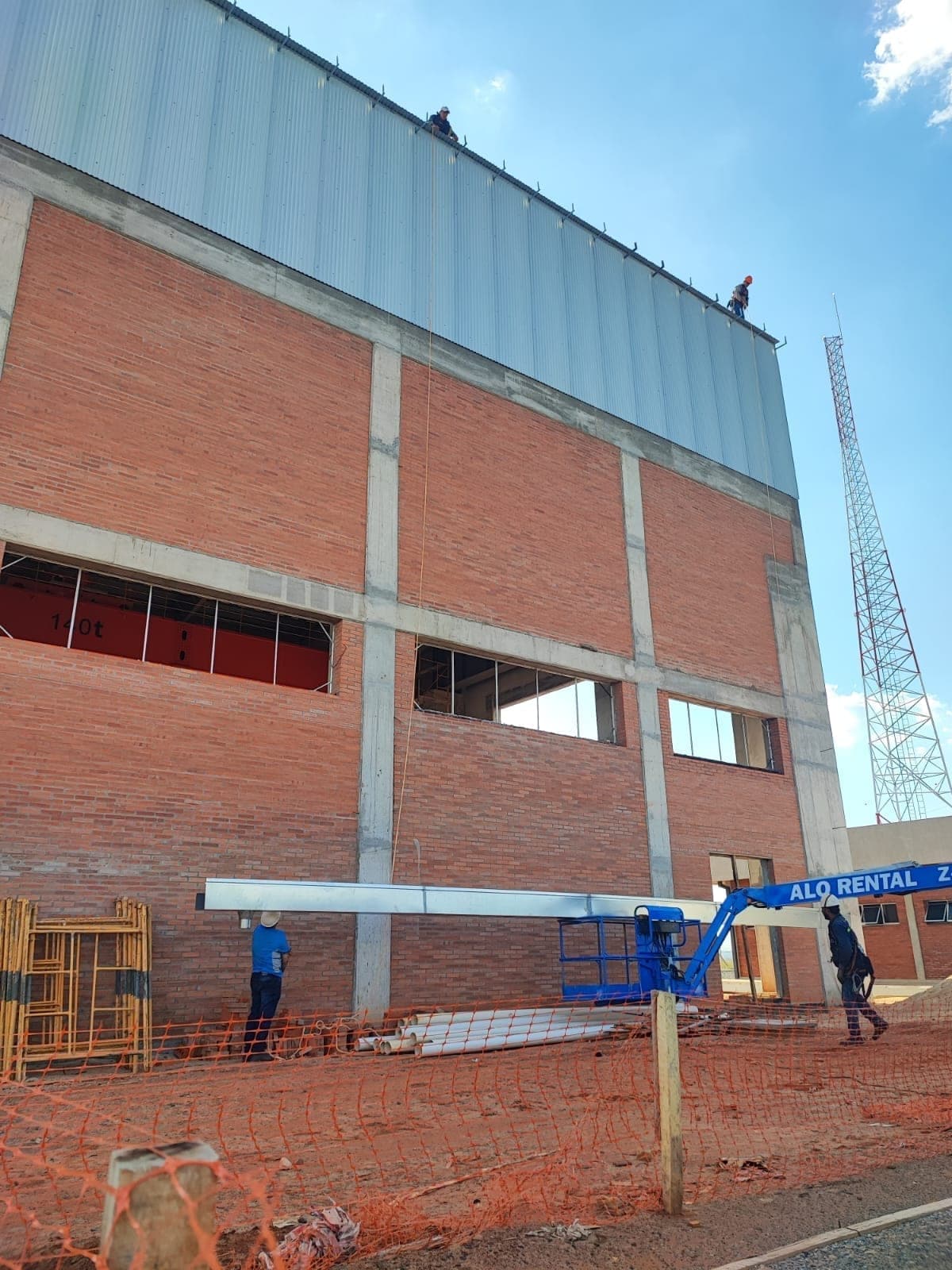

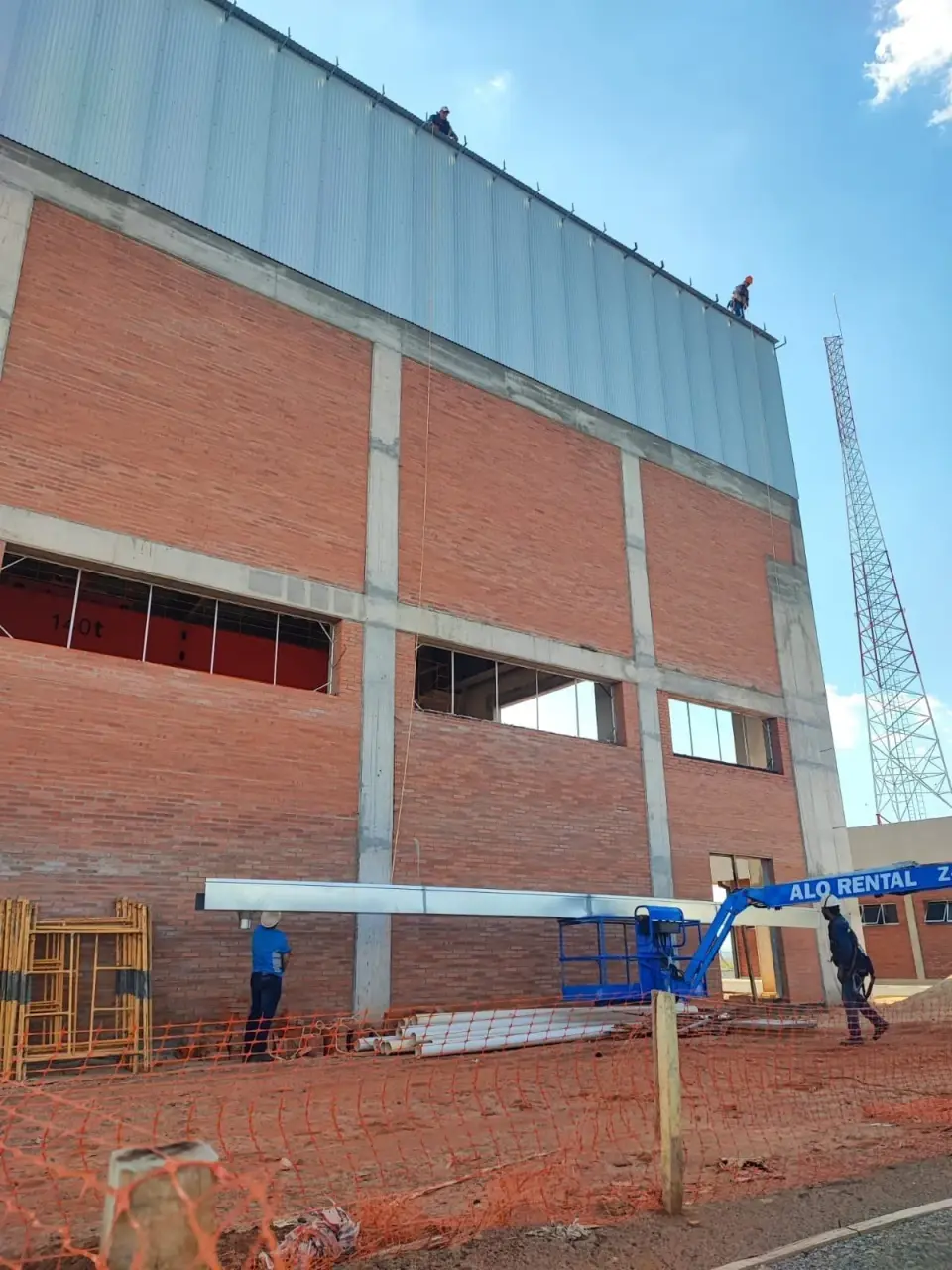

Resolvimos la cubierta con vigas y pilares de alma llena de canto variable, optimizando el uso de material según la solicitación en cada tramo, y correas de chapa delgada para cubierta y fachadas. La estructura metálica apoya sobre una estructura perimetral de hormigón armado que la eleva. En este proyecto desarrollamos además las disciplinas de albañilería y sanitaria junto con la estructura, coordinadas en BIM.
